Descipción
FUNCIONES
Gran capacidad de canales

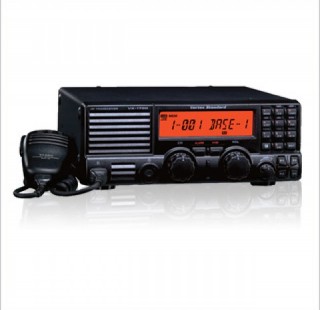

El equipo VX-1700 puede almacenar hasta 200 canales dispuestos en cinco grupos con la flexibilidad de tener cualquier número de canales en cada grupo. Cada canal puede programarse con una descripción alfanumérica de 6 caracteres para una gestión rápida y fácil de llamadas.
Opción de establecimiento automático de enlaces (ALE)
Con la opción ALE-1 instalada, la función de establecimiento automático de enlaces del equipo VX-1700 selecciona automáticamente el canal que tenga la mejor calidad de enlace (LQA) entre los canales programados.
Opciones flexibles de llamada
El equipo VX-1700 ofrece seis modos diferentes de llamada incorporados para ofrecer compatibilidad con diversos requisitos de comunicaciones entre los que se incluyen SELCALL, TELCALL, Llamada de mensaje (Message Call) para mensajes de texto, Llamada de solicitud de posición (Position Request Call), Llamada de envío de posición (Position Send Call) y Llamada de solicitud de señal (Beacon Request Call) para verificar la calidad de la señal.
Funcionamiento de doble escucha
Permite utilizar el equipo VX-1700 en un canal mientras se monitoriza periódicamente el canal designado en la memoria para asegurarse de que no se pierda ninguna llamada. Es ideal para situaciones de gestión de emergencias cuando es importante que una llamada llegue al centro de recepción de emergencias.
Funciones adicionales
• Cuatro teclas programables
• Silenciador de ruido
• Semi-interrupción CW
• Función de tono lateral CW
• Funcionamiento activado por voz (VOX)
• Modo Oscilador de frecuencia variable (VFO)
• Almacenamiento de canales de memoria de campo
Especificaciones generales
Rango de frecuencia
RX: 30 kHz – 30,0000 MHz; TX: 1,600 – 30,0000 MHz
Número de canales
200
Tipo de emisión
A1A(CW); J3E(LSB/USB); A3E(AM); J2B (USB/LSB)
Requisitos de alimentación
13,8 V CC ±15%, conexión a tierra negativa
Pasos del sintetizador de frecuencias
10 Hz, 100 Hz, 1 kHz
Estabilidad de frecuencia
± 1 ppm (-10 ºC a +55 ºC) (estándar)
Consumo de corriente en modo de espera
25 mA; RX, sin señal: 1,0 A; RX: 1,5 A
TX: 24 A (salida de 125 W)
Rango de temperatura de funcionamiento
-10 ºC a +55 ºC
Impedancia de antena
50 ohmios
Dimensiones (altura x anchura x profundidad)
241 x 99 x 285 mm
Peso (aproximado)
4,3 kg
Especificaciones del receptor
Frecuencia intermedia
1ª: 45,274 MHz, 2ª: 24 kHz
Sensibilidad (A1A/J2B/J3E/A3E: S/N 10 dB)
0,5 – 1,6 MHz: 1,41 μV (A1A/J2B/J3E); 8 μV (A3E)
1,6 – 30 MHz: 0,16 μV (A1A/J2B/J3E); 1 μV (A3E)
Sensibilidad del silenciador (A1A/J2B/J3E)
0,5 – 1,6 MHz: 2,5 μV
1,6 – 30 MHz: 2 μV
Rechazo de imágenes y frecuencia intermedia (IF)
Superior a 80 dB
Selectividad
A1A(W), J2B(W), J3E: > 2,2 kHz a -6 dB; < 4,5 kHz a -60 dB
A1A(N), J2B(N): > 500 Hz a -6 dB; < 2,0 kHz a - 60 dB
A3E: > 6 kHz a - 6 dB; < 20 kHz a -60 dB
Salida de audio
2,2 W en 8 ohmios a 10% THD
Impedancia de audio
4 – 16 ohmios (8 ohmios nominales)
Radiación conducida
Menos de 4.000 μ μW
Especificaciones del transmisor
Potencia de salida
125 W (A1A, J2B, J3E a 1,6000 – 3,9999 MHz)*
100 W (A1A, J2B, J3E a 4,0000 – 30,000 MHz)
Portadora AM de 31 W (A3E a 1,6000 – 3,9999 MHz)
Portadora AM de 25 W (A3E a 4,0000 – 30,000 MHz)
Ciclo de funcionamiento
RX:TX = 4 min.: 1 min.
Modulación
J3E: modulador tipo PSN
A3E: nivel bajo (etapa temprana)
Radiación espuria
-50 dB (armónicos)
Supresión de portadora J3E
Superior a 50 dB por debajo de salida pico
Supresión de banda lateral no deseada
Superior a 60 dB por debajo de salida pico
Respuesta de audio (J3E)
No más de -6 dB desde 400 Hz – 2.500 Hz
Ancho de banda ocupado
A1A: menos de 0,5 kHz; J3E: menos de 3,0 kHz; A3E: menos de 6,0 kHz
Impedancia del micrófono
200 – 10.000 ohmios, (600 ohmios nominales)
